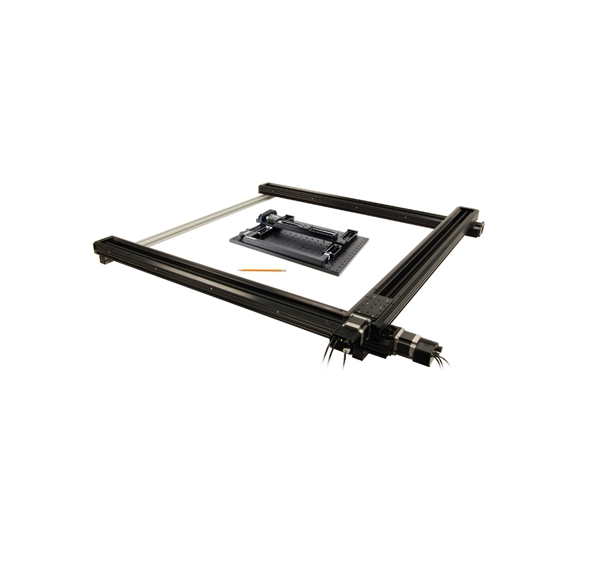

Portiques motorisés 001-G-LSQ

Les portiques motorisés de la gamme 001-G-LSQ de notre Zaber Technologies sont construits à partir des platines linéaires robustes et rapides de la gamme 001-LSQ. Ces systèmes offrent une solution clé en main comprenant un contrôleur externe 001-X-MCC2, l’alimentation électrique et tous les accessoires nécessaires au fonctionnement du système.

Description

Les portiques motorisés de la gamme 001-G-LSQ de notre Zaber Technologies sont construits à partir des platines linéaires robustes et rapides de la gamme 001-LSQ. Ces systèmes offrent une solution clé en main comprenant un contrôleur externe 001-X-MCC2, l’alimentation électrique et tous les accessoires nécessaires au fonctionnement du système. Ils sont disponibles pré-assemblés sur une support de montage personnalisé (plaque en nid d’abeille) ou en tant que composants séparés, prêts à être intégrés sur votre propre support. Les portiques de la gamme 001-G-LSQ sont conçus pour les applications multi-axes où des charges plus lourdes nécessitent que les platines supportant la charge soient doublées tout en laissant un accès ouvert à la zone couverte. Les platines linéaires intégrant des vis-mères offrent une rigidité élevée et une réponse rapide et précise. Ces portiques motorisés supportent des charges jusqu’à 18 kg et peuvent se déplacer à des vitesses allant jusqu’à 330 mm/s.

Ces portiques motorisé utilisent la dernière version de notre contrôleur multi-axes, la gamme 001-X-MCC.

Nous pouvons vous proposer d’autres types de configuration intégrant les autres modèles de la gamme Zaber: n’hésitez pas à nous recontacter pour discuter de votre projet.



Points Clés

  • Courses par axe de disponible: 150mm, 300mm et 450mm
  • Vitesse jusqu’à 330mm/s ou une poussée de 100N suivant le choix du type de vis-mère
  • Évolution possible; ajout d’un axe Z de type ascenseur ou platine verticale.
  • Utilise la dernière version du contrôleur 001-X-MCC
  • Développement sur-mesure disponible sur cahier des charges

Spécifications

Modèle Description
001-G-LSQ150A150A-T4 Portique motorisé XY, course 150mm x 150mm, résolution élevée, faible vitesse
001-G-LSQ150B150B-T4 Portique motorisé XY, course 150mm x 150mm, résolution moyenne, vitesse moyenne
001-G-LSQ150D150D-T4 Portique motorisé XY, course 150mm x 150mm, résolution faible, vitesse élevée
001-G-LSQ300A300A-T4 Portique motorisé XY, course 300mm x 300mm, résolution élevée, faible vitesse
001-G-LSQ300B300B-T4 Portique motorisé XY, course 300mm x 300mm, résolution moyenne, vitesse moyenne
001-G-LSQ300D300D-T4 Portique motorisé XY, course 300mm x 300mm, résolution faible, vitesse élevée
001-G-LSQ450A450A-T4 Portique motorisé XY, course 450mm x 450mm, résolution élevée, faible vitesse
001-G-LSQ450B450B-T4 Portique motorisé XY, course 450mm x 450mm, résolution moyenne, vitesse moyenne
001-G-LSQ450D450D-T4 Portique motorisé XY, course 450mm x 450mm, résolution faible, vitesse élevée

Applications

  • Imagerie
  • Métrologie de surface
  • Automatisation
  • Alignement
  • Marquage laser
